計量泵精度一直是客戶在實際使用計量泵過程中比較關心的問題。本篇軟文中將結合某客戶在實際應用過程中遇到的一些問題，以計量泵專業廠家的角度來給予解答，供大家參考。

計量泵精度概念

問:

計量泵的精度有哪些？

答:

計量泵的使用過程中涉及三個方面的精度。

1）機械隔膜計量泵穩態精度： ±2%的額定流量。如果計量泵實測100%沖程流量是1000L/h，則穩態精度允許偏差是±2%*1000=±20 L/h。穩態精度是指加量泵和相關系統在不做任何調整與改變的前提下，在不同時間點對加量泵流量進行標定，所得到的流量偏差。

2）線性精度：±3%的額定流量，如果計量泵實測100%沖程流量是1000L/h，則線性精度允許偏差是±3%*1000=±30L/h。線性精度是指在計量泵10%~100%行程范圍內，均勻選取不同行程點進行流量標定，所得到的實測流量與最佳擬合值之間的偏差

3）重復精度：±3%的額定流量，如果計量泵實測100%沖程流量是1000L/h，則重復精度允許偏差是±3%*1000=±30L/h。重復精度是指在計量泵10%~100%行程范圍內，選取某個行程點進行流量標定，然后改變泵的沖程運行一段時間后，再次回到原來行程點進行流量標定，所得到的流量偏差。

問:

計量泵的調節比是多少，調節比的作用是什么？

答:

計量泵的調節范圍和調節比：計量泵與其他可調節設備類似，有一個調節比參數。計量泵的調節比是10:1，即在10%~100%范圍內，計量泵的精度滿足要求。在10%以下范圍，通常屬于非調節敏感區域，所以不在精度范圍內做要求。

實際應用問題

問:

我們?cè)谑褂米冾l計量泵的時候遇到個問題，流量不準，具體描述如下：

計量泵：965L/h；揚程：4bar；泵頭：PVC；380V，50Hz變頻電機，

沖程：5% ；10Hz 情況下 流量為：35-40L/h

根據這臺泵的情況，以下計算是否正確

965L/h*5%=48.25L/h（50Hz）,同比例情況下，10Hz應該是9.65L/h，和現在實際的35-40L/h相差很大。

請問這個變頻泵運轉情況到底是怎么樣的？為什么會有那么大的偏差？

答:

1. 貴司在進行現場標定時，系統是否有穩定的系統背壓壓力。如果沒有穩定的背壓壓力，只是保持計量泵出口是常壓，甚至出口的位置低于儲罐液體的液位高度，那么有可能會導致出口流量偏差較大

2. 另外，請問一下你們?cè)谶M(jìn)行流量標定時，在計量泵出口有沒有壓力表，系統壓力是多少？

3. 在進行計量泵流量標定時，需要在計量泵的出口與進口之間保持至少0.2MPa以上的壓差，才能保證計量泵滿足相關的精度要求。

4. 為了保證泵的參數達到額定參數，每臺計量泵的實際流量是大于資料樣本的額定參數的。我隨機抽取貴司的一個合同中有三臺MC1000PR的測試數據，其中有001泵的實際最大流量就是1073.8 L/h。最大值的增加也會提升低沖程時的流量。

問:

如果還是這臺泵。如果我把沖程開到10%的位置,50Hz情況下，就是1073.8*10%=107.38L/h

我想問下，此時的精度偏差是多少，是按107.38L/h的 ±3% 還是仍舊按1073.8的±3%

同時在10%-100%之間的流量計算時是否就是 ：流量=（額定流量*沖程*頻率/50）±3%

我們?cè)谧龀绦驎r(shí)需要編程用。

答:

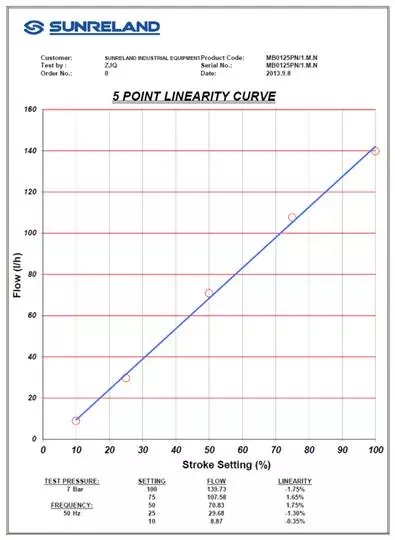

上圖是計量泵流量與沖程的關系圖。

圖中的圓點是實測流量值，藍線是經過擬合計算后的最佳結果，從以上的圖中可以看到。

1）在流量與沖程關系線是不通過原點的，所以不能按照0~100%的通過原點比例線性關系進行計算。該方程式在橫軸與豎軸都是有截距的。

2）±3%偏差是±3%額定流量，即±3% *1073.8=±32.2 L/h。偏差值是實測值與最佳值之間的偏差。

3）如果在現場對藥劑投加量有嚴格要求的，需要用實際使用藥劑，在實際的加藥系統條件下，有穩定的系統背壓，進行計量泵的流量標定。然后根據不同沖程下的實測值，畫出最佳擬合線，作為日常操作的調節指導。

4）如果需要變頻控制，那么需要在不同頻率條件下進行流量標定，從而得到不同頻率下的流量與沖程關系圖。
